- IEC 62771-200
- IEC 60529
- ES 158-680

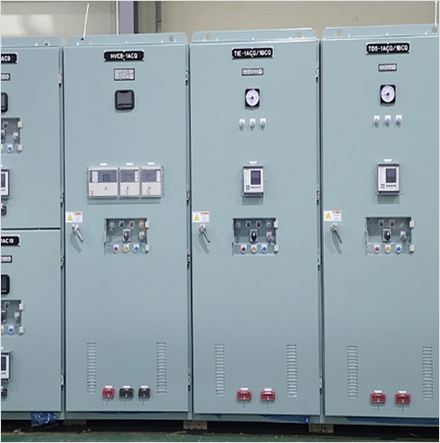

| 제품개요 | 고압 폐쇄 배전반은 AC 600V ~ 7000V의 전압을 수용하여, 안전하고 효율적인 전력 분배 및 제어 시스템을 구축하는 판넬입니다. 고압 전력을 수전한 뒤 저압으로 변환하거나, 각 부하에 맞는 전력을 공급합니다. |
|---|---|
| 주요 특징 | - 전압 범위: AC 600V ~ 7000V - 기능: 고압 전력을 저압으로 변환하거나 부하로 직접 공급 - 적용 기준: IEC 62771-200 / IEC 60529 / ES 158-680 인증 기준 적용 - 신뢰성 확보: Type Test를 통해 안정성 검증 - 경제성 및 유지보수성: 안전하고 유지보수가 용이한 설계로 지속적인 연구개발 진행 |
| 외함 (Enclosure) | - 강판 절곡형 구조로 수직 폐쇄 자립형 설계 - 1~3단 Door 구성 가능 - 외부 Bolt 노출 최소화로 미려한 외관 - Door에 고무 Packing 처리로 방진 성능 향상 - 천장에는 5t Steel Plate 고정 구조, Eye Bolt식 구조로 운반 시 안전성 강화 |
| 격벽 (Partition) | - 차단기실, 모선실, 제어실, Cable실을 금속 격벽으로 완전 분리 - 내부 압력 상승 시 외부 방출을 위한 방출구 설계 - Epoxy 몰딩 부싱(Bushing) 적용으로 절연성 및 내구성 우수 - Shutter 및 보호망 장착으로 안전성 확보 (일부 기능은 Metal clad 급에만 적용) |
| 모선 (Busbar) | - 규정된 정격 전류에 맞는 적정 용량 설계 - 전기적/열적 강도 확보, 절연 처리 - 필요시 열수축 튜브 또는 공기 절연 방식 적용 가능 |
| 케이블 처리 (Cable Handling) | - 특고압 600mm, 고압 300mm 이상 간격 유지 - 지지용 Bracket 설치로 견고한 케이블 지지 - 제어 및 전력 케이블 전용 인출 Hole 별도 구성 - 반간 제어배선용 Side Plate Hole 별도 제공 |
