| 주요 특징 | - AC600V 이하의 전압을 수용하여 전기를 필요로 하는 말단 판넬에 전기를 공급 - 표준화된 부품 사용으로 원가 및 납기측면에서 호응도가 높으며, 특히 각종 Plant용 Type Test를 통해 높은 신뢰성을 확보하고 있음 |
|---|---|

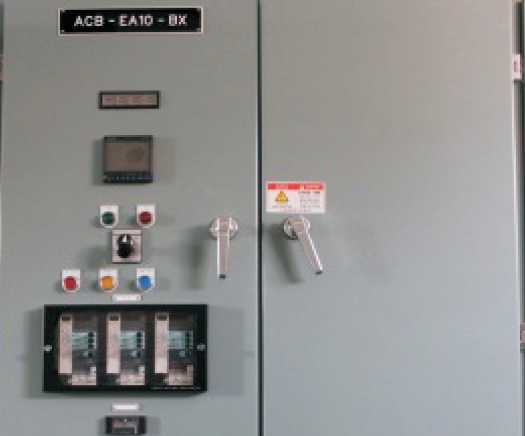

| 외함 (Enclosure) | - 수직 폐쇄 자립형으로 표준화된 강판 절곡형 Frame 및 부품을 사용한 Bolt 조립식 구조 - 내부 기기의 구성을 표준구성 외에 주문에 의해 다양하게 적용 가능 - MCCB의 Unit Cover를 해제하지 않고 정기 점검이 가능하도록 Trip 점검용 Push Hole을 구비함 - 표준형 100AF MCCB를 수평배열 할 경우 최대 40개까지 수납 가능함 - 외부 Cabled용 단자대는 외부 Cable 작업이 용이하도록 반 후면부에 수직으로 배치함 - 인입 모선이 Bus Duct인 경우에도 용이하게 수납 가능한 구조임 - Door는 1단적 Door, 2단적 Door가 표준이며 내장기기에 따라 3단적 Door도 가능함 - 반의 후면부는 변전실 공간에 따라 Door 또는 Hanger식 Plate 중 선택 가능함 - 반의 후면부에는 보수 점검시 안전을 위해 보호망을 Door식으로 주문시 제작이 가능함 - MCCB반의 경우 Ampere Frame 별로 표준화된 Unit로 구성되어 Unit의 내부 점검 및 보수가 용이함 - MCCB Unit는 수평배열 또는 수직배열 가능함 |
