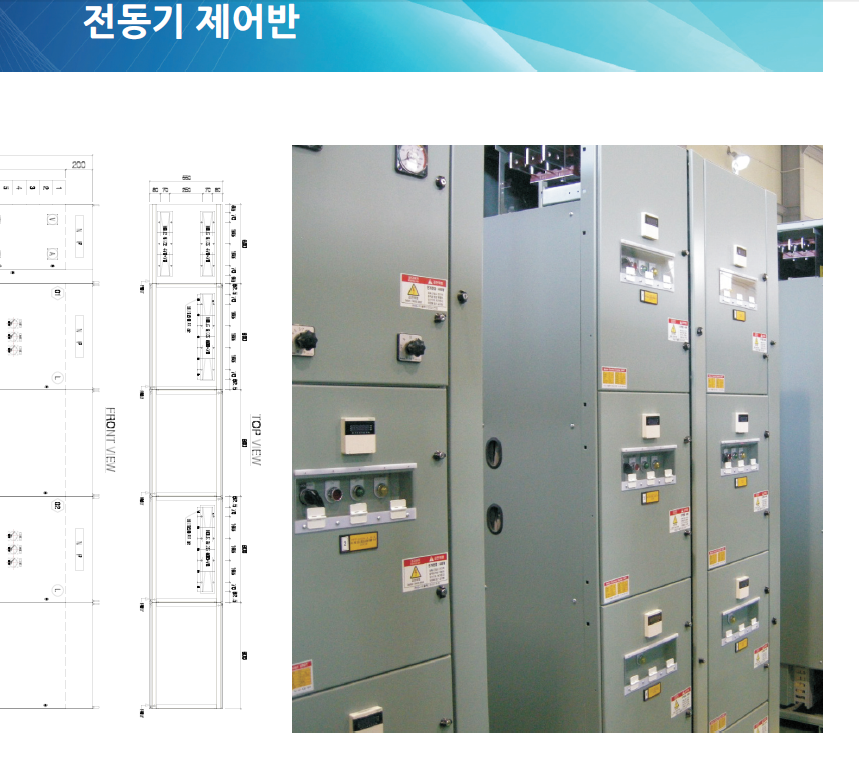

| 주요 특징 | - Motor Control Center라고 부르며 B/D이나 공장에 Pump나 Blower에 사용되는 전기를 공급 Control 하는 판넬 - PLC 공정에 의해 전 부품이 계획 생산 및 Storck화 되어 용량 변경 등 설계 변경시 신속히 대치되며 미려하고 안정성이 뛰어난 것이 특징 |
|---|---|
| 외함 (Enclosure) | - 수직 폐쇄 자립형으로 표준화된 강판 절곡형 Frame 및 부품을 사용한 Bolt 조립 구조 (폭 600mm 수직 Wire Way 100mm를 구비) - 2면 1조로 운반 가능하도록 열반 제작되며 인양을 위한 인양고리 Plate를 구비하고 있음 - Wire Way는 주문에 의해 확장될 수 있음 - 제어 단자실은 300mm, 수평모선실 200mm, Unit실 180mm로 구성 - 반의 후면부는 변전실 설치 공간에 따라 Door 또는 Hanger식 Plate를 선택 가능하며 내부 발열의 환기를 위한 통풍구도 가능 - Unit는 Service, Test, Isolation 위치에서 Interlock 장치가 구비되어 있으며 Test 위치에서는 전원 및 부하측이 단로 상태에서 시험조작 가능 - Unit는 1, 2, 3차로 구분되며 자동 또는 수동 인출이 가능(1차: 전원측, 2차: 부하측, 3차: 제어측) - Unit의 계기, Lamp, Switch류는 계기판을 이용하여 보수가 용이하며 미관이 우수(3차 자동인출의 경우 주문시 당사와 협의 요망) |
| 모선 (Busbar) | - 수평모선과 수직모선 연결이 후면에 위치하여 유지보수가 간편 - 수평, 수직모선은 정격단락강도에 충분히 견딜 수 있는 구조 - 수직모선은 Clip부분의 접촉면적을 넓게 하기 위해 Round Bus Bar를 채택하였음 |
| 케이블 처리 (Cable Handling) | - 전력 Cable은 NEMA ICS2 및 JEM 1195 규격에 따른 B배선 방식을 채택하고 있음 - 제어 Cable은 NEMA ICS2 및 JEM 1195 규격에 따른 C배선 방식을 채택하고 있으며 주문에 의해 B 배선도 가능하며 이 때 제어 Cable 단자실을 Unit로 활용 가능하므로 설치 Space를 줄일 수 있음 |
